IPF968 ステーの取付位置
先週やったIPFのぶれ止めステーを取り付けるための車体側固定方法の案です。グリルとステーの位置関係は下図の様になります。
グリル形状
ステーの貫通穴位置
メーカーのエンブレムから一つおいて横のグリルの下側に空ける様になります。

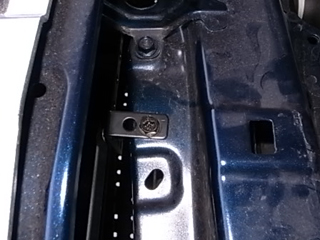

この位置の裏側は下図の様になっています。
幸か不幸かグリルの取り付け金具があります。
この金具の下側のリブと貫通穴に金具をボルトナットで固定して使用する方法が一つ。
もう一つはこのグリル取り付け金具の横にある、メンバーの溶接ナットの捨て穴に金具を止める方法です。
取り付けを試したのが上記写真です。
どちらの方法も一長一短があります。
グリル取り付け金具が逆に邪魔をしてうまく取り付けられないパターンも考えられます。
まずはグリルへの穴開け位置をランプと合わせて正確に決めるところから始まります。
